Her finner du hvordan du kobler vekselretteren din til Wi-Fi, slik at du kan se produksjonen i app igjen.
OBS: Hvis datalogger har vært operasjonell tidligere, hopp rett til steg 4. for rekonfigurering.
Følg manualen nedenfor. Vi vil også anbefale deg å se på denne videoen for å se hvordan du enkelt kan koble til Wi-Fi på din Growatt. Eventuelt kan du ta en kikk på denne for ekstra hjelp.

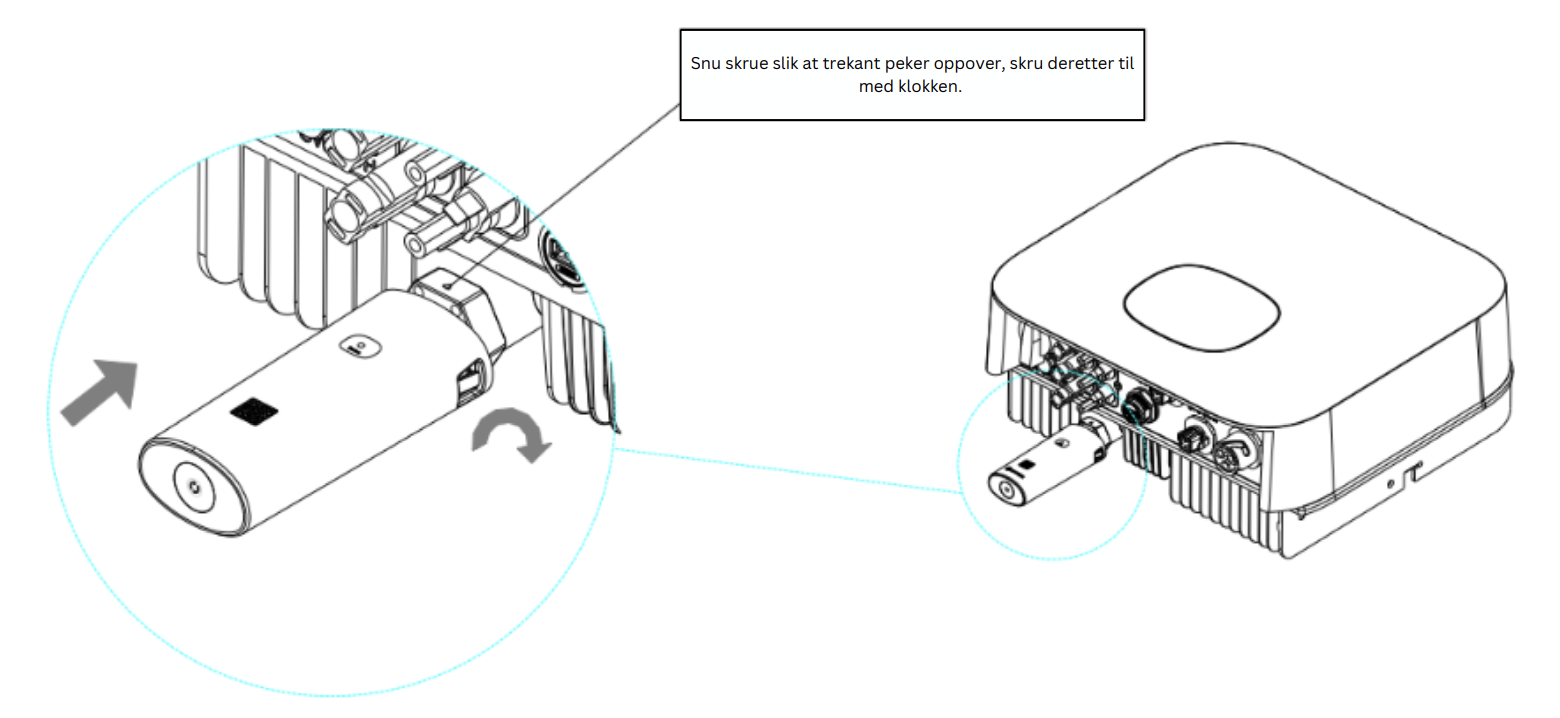

Steg 1. - montering
- Løsne deksel for USB port under inverter.
- Roter dataloggerens låseskrue slik at trekant er i front.
- Dytt inn datalogger i USB port og skru til dataloggerens låseskrue.
Steg 2. - Skru på inverter og sjekk datalogger status
Etter at ShineWifi-X modulen er montert, skru på inverter hvis denne ikke allerede er på. Merk at oppsett av datalogger kun kan utføres når det er dagslys og panelene produserer nok til å møte inverterens krav om oppstartsspenning.
Hvis LED blinker rødt indikerer dette at kommunikasjon med dataloggeren er normal.
LED-status med indikasjon
- Alle tre LED av: ShineWifi-X er ikke montert skikkelig i USBport
- Bare rød LED blinker: Kommunikasjon mellom ShineWifi-X og inverter er OK
- Bare grønn LED blinker: Kommunikasjon mellom ShineWifi-X, inverter og ruter er OK
- Bare blå LED blinker: Kommunikasjon mellom ShineWifi-X, inverter, ruter og ShineServer er OK
Steg 3. - Registrering og legge til enhet
Skann QR koden nedenfor hvis du ikke allerede har lastet ned ShinePhone appen.
1: Koble mobiltelefonen til wifi-nettverket du skal benytte til oppkobling.
i: Merk at dette nettverket må være på 2.4Ghz. Har du kun et 5Ghz nettverk, kan en ofte opprette et gjestenettverk på router som sendes på2.4Ghz.
ii: Nettverksnavn kan ikke inneholde spesialtegn
iii: Av sikkerhetsgrunner, benytt et kryptert nettverk
iv: Datalogger støtter ikke åpne nettverk som benytter sekundær verifisering
v: Datalogger støtter ikke bro-nettverk.
2:

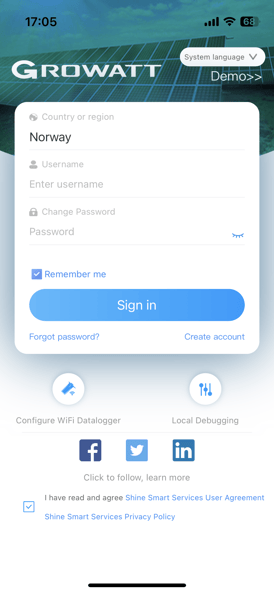

i: Åpne ShinePhone appen og trykk "Register"

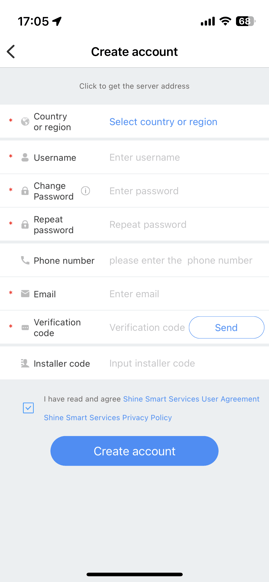

ii: Fyll ut informasjon. i feltet "Installer code" kan du bruke AYWS9

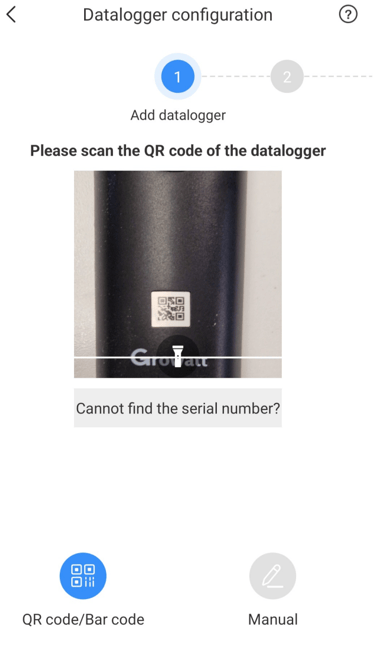

iii: Skann datalogger

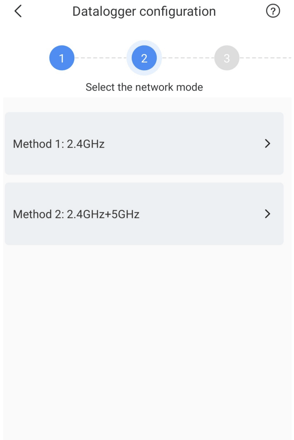

iv: Velg metode 1: 2.4:GHz (hvis du får valget mellom "standard" og "hotspot" så skal "hotspot mode" benyttes. Fungerer ikke hotspot, så kan du benytte standard mode. Brukernavnet her er dataloggeren sitt serienummer, og standard-passordet til dataloggeren er 12345678.)
v: Velg nettverk som skal benyttes, og skriv inn passord
Steg 4. Resett ShineWifi-X til fabrikkinnsillinger
- Hvis du har endret passord til nettverket, eller byttet router, må du resette dataloggeren til fabrikkinnstillinger og rekonfigurere den. Trykk og hold inne knapp under datalogger i 6 sekinder, helt til alle 3 LED farger begynner å lyse.
- Åpne ShinePhone appen
- trykk "+" oppe til høyre i appen og trykk på den aktuelle dataloggeren for å starte rekonfigurering.
Feilsøking
- Alle 3 LED er av: ShineWifi-X kan ikke finne inverter via USB port.
- Forsøk å fjerne datalogger for så å montere denne på ny i USB port.
- Rød LED blinker etter konfigurasjon: ShineWifi-X klarer ikke å koble til router.
- Sjekk at nettverksnavn ikke inneholder spesialtegn
- Sjekk at nettverk er 2.4GHz og ikke 5GHz eller hybrid
- Sjekk at du har valgt riktig nettverk og fylt inn riktig passord
- Grønn LED blinker etter konfigurasjon: ShineWifi-X er allerede tilkoblet router, men ikke tilkoblet Growatts server.
- Sjekk at router er tilkoblett internett
- Sjekk at routerens brannmur tillater tilkobling til port 5279 og 5280
- Blå LED blinker etter konfigurasjon: Kommunikasjon mellom ShineWifi-X, inverter, router og server er OK.
- Normal operasjon
- Rød LED lyser konstant: ShineWifi-X enhetsfeil.
- Må erstattes med ny datalogger
- Grønn LED lyser konstant: Klarer ikke koble til router.
- Sjekk at wifi passord er skrevet inn riktig. Hvis det ikke er det, prøv å konfigurere på ny.
- Blå LED lyser konstant: ShineWifi-X er i AP modus.
- Debug modus, trykk inn knapp under datalogger for å avslutte.
